Парогенератор 700 кг твердотопливный t 115 °С p 0.07 МПа в Петропавловске-Камчатском

Парогенератор 700 кг пара в час на 115 °С 0.07 МПА/0.7 кгс/см2/ 0.7 бар на твердом топливе в Петропавловске-Камчатском

Отличительные особенности твердотопливного парогенератора STEAMEXPERT 700-0.07-115

• Повышенная надежность конструкции благодаря отсутствию неравномерных температурных расширений в жаровой трубе и трубной части теплообменника
• Стабильная непрерывная выработка пара требуемых параметров при любой нагрузке благодаря большой паросборной камере - до 15 % от общего парового объема
• Отсутствие капель воды в паре благодаря большой поверхности испарения и наличию сепаратора пара
• Высокая скорость образования пара благодаря эффективной трубной системе котла
• Возможность подпитки котла холодной водой +5 °С благодаря большому водяному объему и отсутствию температурных колебаний в трубной системе, работа парогенератора без экономайзера и подогревателя питательной воды
• Эффективная и простая очистка от золы и сажи паром без остановки котла
• Эффективная и простая очистка от выпадающего в процессе работы шлама без остановки парообразования

Устройство и описание

Устройство моделей STEAMEXPERT отличается от твердотопливных парогенераторов 700 кг пара других производителей – Ural-Power.

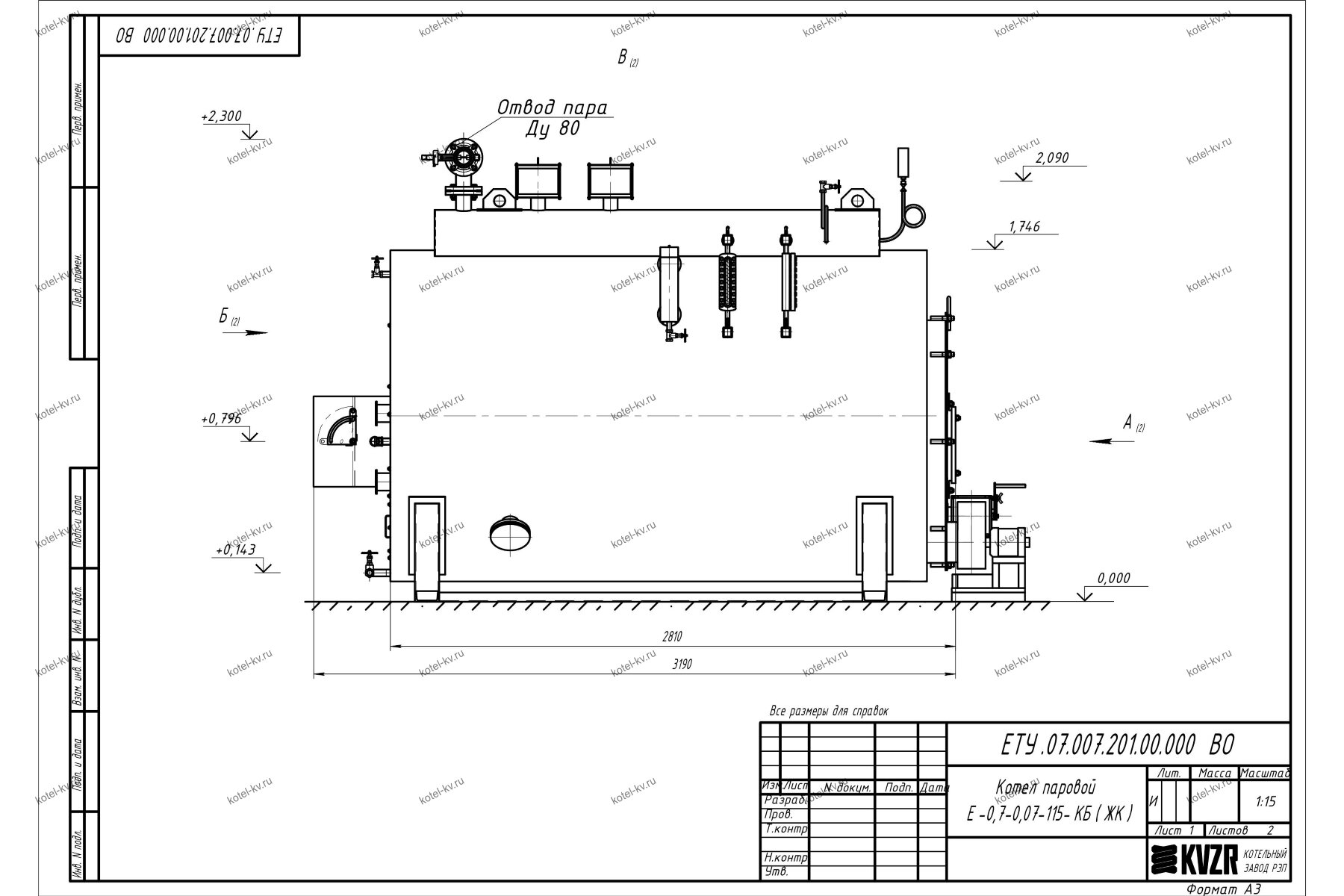

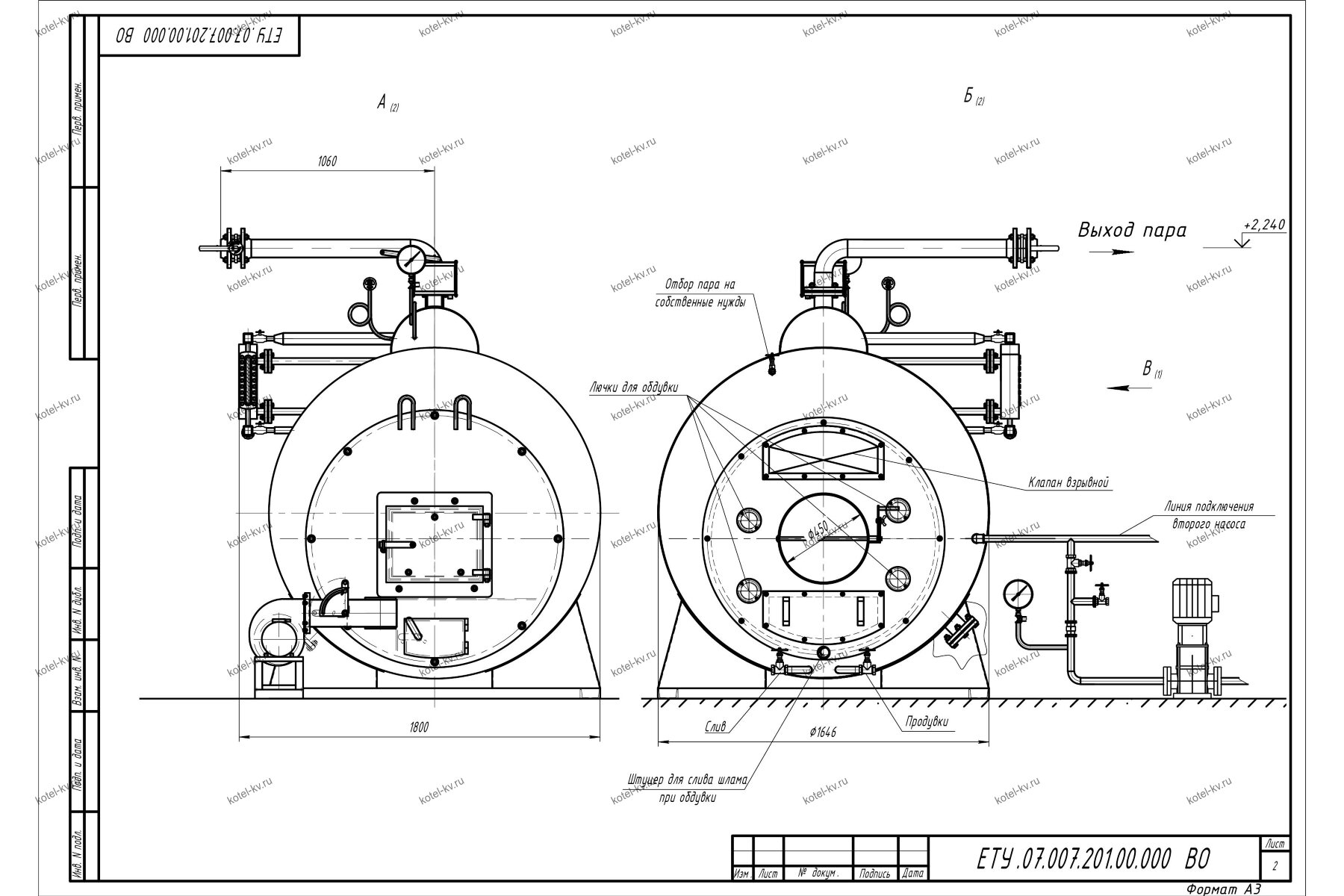

Парогенератор STEAMEXPERT 700 - 0,07-115 на угле – горизонтальный, прямоточный, жаротрубный, состоит из двух жаровых труб. Пространство между обечайками заполняется водой, сверху устанавливается паросборник с сепаратором, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части жаровой трубы устанавливаются конвективные трубы. Снаружи конвективные трубы омываются горячими газами, внутри по ним движется и нагревается вода.

Колосниковая топка твердотопливного парового котла В нижней части топочной камеры укладываются колосники, на которых происходит горение топлива. Сбоку подсоединяется вентилятор для подачи воздуха на горение твердого топлива. Газы выходят из топки в верхней части и через системы газоходов поступают в дымовую трубу.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный.

В котле предусмотрена система дренирования котла от шлама, позволяющая собирать и удалять шлам со всей внутренней поверхности котла без остановки работы. Для очистки парогенератора от сажи предусмотрена встроенная система очистки паром. Чистые поверхности нагрева сохраняют высокое КПД и энергоэффективность работы угольного генератора пара 0,7 т -0,07-115 °С на протяжении всего производственного цикла парообразования.

На паросборник устанавливаются 2 предохранительных клапана

Принцип работы парогенератора 0.7 т, 0.7 кгс/см2(бар) 115 °С на твердом топливе

Твердое топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный температурой до 115 градусов. При необходимости парогенератор может производить пар меньшей температуры – 95 градусов.

Для горения угля в топку вентилятором подается воздух. Дымовые газы проходят трубную систему и поступают дымовую трубу.

Угольный парогенератор 0.7-0.07 МПа должен быть укомплектован автоматикой. Автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане. Температура сухого насыщенного пара регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометре. Автоматика парового котла по заданному давлению производит управление дутьевым вентилятором и, следовательно, интенсивностью горения.

Питательная вода для парогенераторов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение твердотопливного парогенератора 700 кг с температурой 115 °С давлением 0.07 МПа

Подключение и монтаж производятся по проекту, выполняемому специализированной организацией.

Подключение парогенератора на твердом топливе Один из вариантов схемы подключения котла КП приведен на схеме.

На сайте нашего завода вы можете купить все необходимое вспомогательное оборудование для подключения парогенератора 700 кг 115°С 0.07 МПа на твердом топливе, а также заказать схему подключения в Петропавловске-Камчатском.

Безопасность работы

Безопасная эксплуатация обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0.07 Мпа (0.7 кгс/см2)
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.7016 «Котельные установки»

Твердотопливный генератор пара 0.7-0.07–115 °С должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации подробно представлены в паспорте и руководстве по эксплуатации.

Подобрать требуемую мощность парогенератора для вашего предприятия вы можете по ссылке.

Комплект поставки парообразователя нашего производства

Схема подключения арматуры парового котла

• Котельный блок - 1 шт
• Предохранительный клапан парового котла - 2 шт
• Вентилятор - 1 шт
• Вентили - комплект
• Указатель уровня - 2 шт
• Запорное устройство указателя уровня 2 шт
• Клапан обратный - 1 шт
• Кран трехходовой под манометр- 2 шт
• Манометр - 2 шт
• Чугунные колосники

Дополнительно для подключения вам потребуются

• Питательный насос – 2 шт (рабочий и резервный)
• Автоматика управления - 1 шт
• Водоподготовка (подбирается на основании химического анализа воды)
• Труба дымовая - 1 шт
• Газоходы - комплект
• Дымосос и золоуловитель – при необходимости

Гарантии изготовителя
